STEP / STP 文件

概述

STEP（Standard for the Exchange of Product Model Data）是 CAD 领域最常用的三维数据交换格式之一。Faicad 3D Viewer 完整支持 STEP 和 STP 文件的加载与渲染。

加载 STEP 文件

STEP 文件和其他格式的加载方式完全一致：

• 拖拽 .step 或 .stp 文件到窗口
• 点击上传 在文件对话框中选择
• 复制粘贴 文件内容

功能特性

拓扑结构保留

STEP 文件中的几何拓扑信息（实体、面、边、顶点）会被完整保留。可以在工具栏切换选择模式来选取不同的拓扑元素。

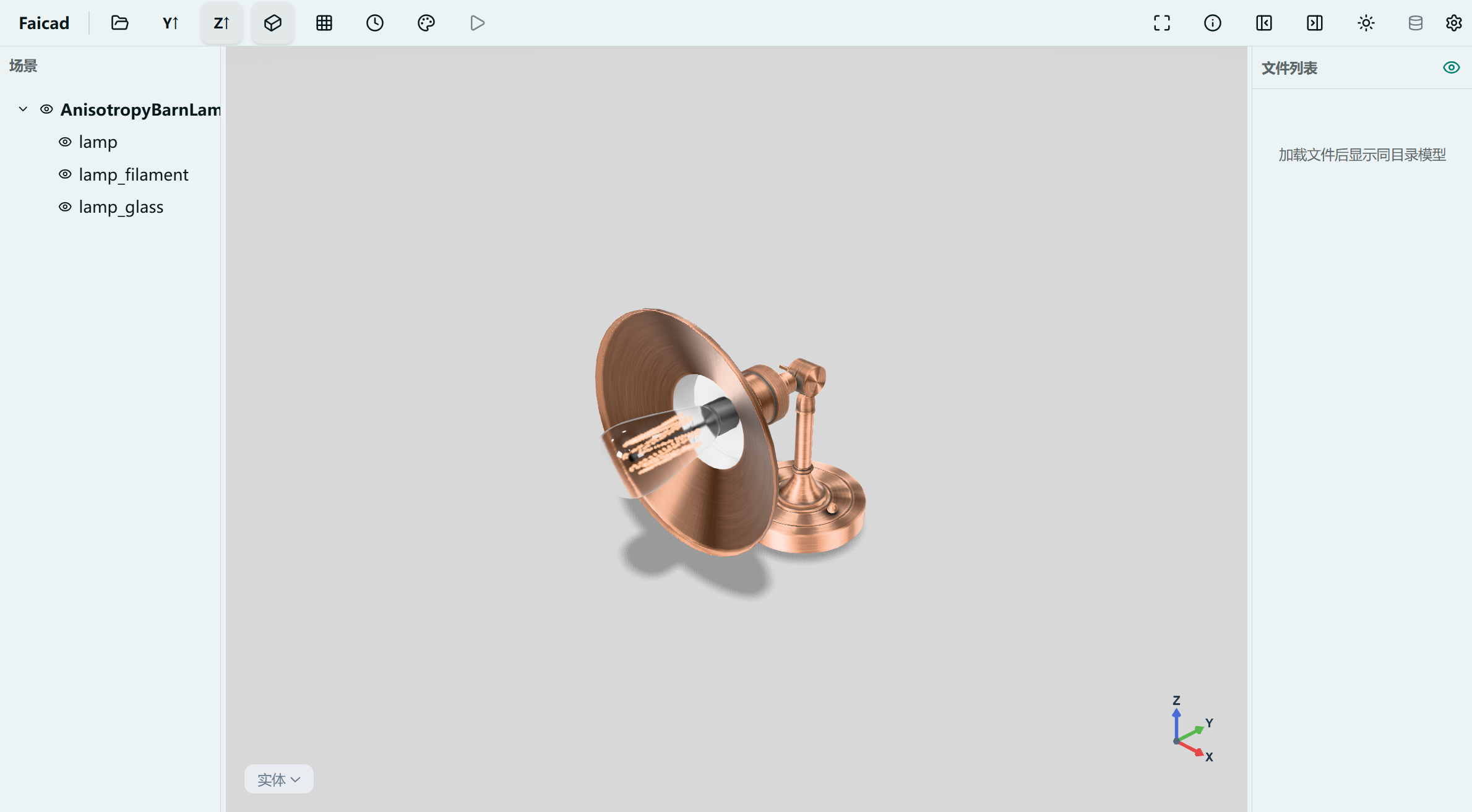

场景树

加载后的 STEP 模型会按层次结构在左侧场景树中展示，可以单独控制每个部件的显示和隐藏：

单位自动识别

自动识别 STEP 文件中的单位制（毫米、英寸等）并正确缩放，无需手动设置。

常见问题

Q: 可以处理大型 STEP 文件吗？ A: 可以。建议确保系统有足够可用内存来容纳大型模型文件。

Q: 模型颜色和预期不符？ A: STEP 文件中可能不包含颜色信息，此时模型使用默认材质颜色显示。
